產品[
T型管道過濾器
]資料
如果您對該產品感興趣的話,可以
產品名稱:
T型管道過濾器
產品型號:
T型管道過濾器
產品展商:
其它品牌
關注指數:157
產品文檔:
無相關文檔
簡單介紹
【產品名稱：T型管道過濾器】
【產品型號：ST14、ST24】
T型管道過濾器產品簡介：
T型過濾器可分為：直通T型過濾器、正折流T型過濾器、反折流T型過濾器。連接分法蘭連接及對焊連接，可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。過濾器
T型管道過濾器
的詳細介紹
【產品名稱：T型管道過濾器】
【產品型號：ST14、ST24】
T型管道過濾器產品簡介：
T型過濾器可分為：直通T型過濾器、正折流T型過濾器、反折流T型過濾器。連接分法蘭連接及對焊連接，可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
T型管道過濾器工作原理：
T型過濾器是管道輸送液體過程中**固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。T型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
【執行標準】
設計規范：HGJ502
試驗與檢驗：ASME B16.104
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928
T型管道過濾器產品特點：
◇☆T型過濾器可分為正流(直通式)、折流(角通式兩種)，滿足多種工況需求。
◇☆具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、價格低廉等優點。
◇☆濾芯網材質均為全不銹鋼制作，耐腐蝕性強、使用壽命長。
◇☆法蘭端可按客戶要求增設排污孔，以便清潔過濾器的內腔。
|
T型管道過濾器適用范圍
☆公稱通徑：50～300mm
☆公稱壓力???10～4.0MPa
☆工作溫度：-196～400℃
T型管道過濾器工作介質：
1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、 烴類等。
2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。
3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。
4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。
可攔截的固體顆粒粒徑：131～2032μm
PN1.6～5.0MPa DN50～300
殼體材料：鑄鐵、碳鋼、不銹鋼
|
|
|
|
|
ST14型正折流式T型過濾器
|
ST24型反折流式T型過濾器
|

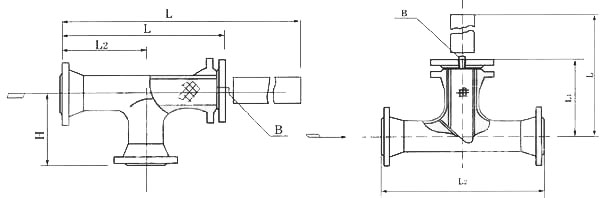

ST14型正折流式T型過濾器連接尺寸
|
公稱直徑
|
主要尺寸
|
排放□“B”
|
參考重量
（KG）
|
|
L
|
L1
|
L2
|
H
|
R1/2"
|
|
50
|
300
|
526
|
164
|
164
|
13.9
|
|
65
|
338
|
594
|
184
|
184
|
19.5
|
|
80
|
368
|
652
|
196
|
196
|
24.3
|
|
100
|
423
|
735
|
220
|
175
|
36.1
|
|
125
|
466
|
814
|
240
|
194
|
55.3
|
|
150
|
521
|
917
|
270
|
217
|
74.1
|
|
200
|
630
|
1108
|
320
|
268
|
145.0
|
|
250
|
738
|
1310
|
370
|
320
|
220.1
|
|
300
|
846
|
1512
|
420
|
372
|
317.9
|
ST24型反折流式T型過濾器連接尺寸
|
公稱直徑DN
|
主要尺寸
|
排放□“B”
|
參考重量（Kg)
|
|
L
|
L1
|
L2
|
|
|
50
|
298
|
158
|
268
|
13.6
|
|
65
|
337
|
179
|
304
|
18.9
|
|
80
|
|
195.5
|
330
|
24.0
|
|
100
|
432
|
225
|
382
|
36.3
|
|
150
|
557
|
280
|
482
|
68.9
|
|
200
|
678
|
332.5
|
578
|
140.0
|
|
250
|
791
|
383
|
666
|
216.2
|
|
300
|
918
|
437
|
768
|
315.2
|
訂貨須知：
一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的過濾器型號，請型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請來電咨詢：，，傳真：手機：，手機：，QQ:,QQ494522509.
www.shshvalve.com, www.shenhongfm.com www.shshfamen.com
我們一定會盡心盡力為您提供上等的服務。提供***、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
