S**用過濾器產品簡介：
水過濾器用于管理管道除輸送介質：熱水、冷水、污水等各種機械雜質，特別是鍋爐房循環水泵前均需安此產品。通常過濾網目數為18-30目為了**系統中的機械雜質，使設備和管道免受堵塞和磨損。工作壓力16-40Kg/Cm2，在額定流速下壓損為0.05-0.1米水柱。通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來**介質中的雜質，以保護閥門及設備的正常使用。也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障**生產的作用。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 Y型過濾器屬于管道粗過濾器系列，Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器具有制作簡單、結構先進、安裝清洗方便、納污量大、阻力小、排污方便等優點。
S**用過濾器工作原理：
該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
S**用過濾器產品特點：
1.進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑一般與進口管路口徑一致。
2.公稱壓力：按照過濾管路可能出現的*高壓力確定過濾器的壓力等級。
3.孔目數的選擇：主要考慮需攔截的雜質粒徑依據介質流程工藝要求而定。通水網為18-30目、通氣網為40-100目、通油網為100-480目。
4.過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
5.過濾器阻力損失計算：水用過濾器在一般計算額定流速下壓力損失為0.52～1.2kpa。
|
公稱通徑
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
備注
|
|

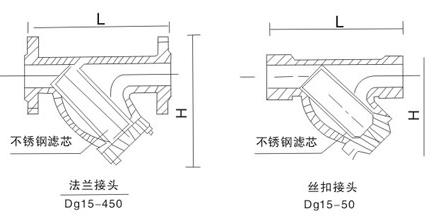

外形尺寸
|
L
|
125
|
150
|
160
|
180
|
195
|
215
|
250
|
285
|
300
|
350
|
括號中的數字為絲扣接口DN15至DN20的尺寸其他均為法蘭接口尺寸
|
|
H
|
102
|
119
|
125
|
145
|
164
|
186
|
238
|
273
|
306
|
310
|
|
SG-16型
|
|
|
|
|
|
|
|
|
|
|
公稱通徑
|
DN150
|
DN200
|
DN250
|
DN300
|
DN350
|
DN400
|
DN450
|
DN500
|
DN600
|
|
|
外形尺寸
|
L
|
380
|
480
|
545
|
605
|
660
|
780
|
850
|
885
|
1150
|
|
|
H
|
400
|
470
|
480
|
640
|
642
|
830
|
900
|
1000
|
1200
|
|
|
SG-16型
|
|
|
|
|
|
|
|
|
|
|
訂貨須知：
一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的過濾器型號，請型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請來電咨詢：，，傳真：手機：，手機：，QQ:,QQ494522509.
www.shshvalve.com, www.shenhongfm.com www.shshfamen.com
我們一定會盡心盡力為您提供上等的服務。提供***、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
